壓鑄模具是鑄造液態模鍛的一種方法， 一種在專用的壓鑄模鍛機上完成的工藝。它的基本工藝過程是：金屬液先低速或高速鑄造充型進模具的型腔內，模具有活動的型腔面，它隨著金屬液的冷卻過程加壓鍛造，既消除毛坯的縮孔縮松缺陷，也使毛坯的內部組織達到鍛態的破碎晶粒。毛坯的綜合機械性能得到顯著的提高。壓鑄生產中壓鑄模具經常存在的問題注意點!

　　1、澆注系統、排溢系統


　　(1)對于冷室臥式壓鑄機上模具直澆道的要求：


　　①壓室內徑尺寸應根據所需的比壓與壓室充滿度來選定，同時，澆口套的內徑偏差應比壓室內徑的偏差適當放大幾絲，從而可避免因澆口套與壓室內徑不同軸而造成沖頭卡死或磨損嚴重的問題，且澆口套的壁厚不能太薄。澆口套的長度一般應小于壓射沖頭的送出引程，以便涂料從壓室中脫出。


　　②壓室與澆口套的內孔，在熱處理后應精磨，再沿軸線方向進行研磨，其表面粗糙≤Ra0.2μm。


　　③分流器與形成涂料的凹腔，其凹入深度等于橫澆道深度，其直徑配澆口套內徑，沿脫模方向有5°斜度。當采用涂導入式直澆道時，因縮短了壓室有效長度的容積，可提高壓室的充滿度。


　　(2)對于壓鑄模具橫澆道的要求


　　①冷臥式模具橫澆道的入口處一般應位于壓室上部內徑2/3以上部位，以免壓室中金屬液在重力作用下過早進入橫澆道，提前開始凝固。


　　②橫澆道的截面積從直澆道起至內澆口應逐漸減小，為出現截面擴大，則金屬液流經時會出現負壓，易吸入分型面上的氣體，增加金屬液流動中的渦流裹氣。一般出口處截面比進口處小10-30%。


　　③橫澆道應有一定的長度和深度。保持一定長度的目的是起穩流和導向的作用。若深度不夠，則金屬液降溫快，深度過深，則因冷凝過慢，既影響生產率又增加回爐料用量。

　　④橫澆道的截面積應大于內澆口的截面積，以保證金屬液入型的速度。主橫澆道的截面積應大于各分支橫澆道的截面積。


　　⑤橫澆道的底部兩側應做成圓角，以免出現早期裂紋，二側面可做出5°左右的斜度。橫澆道部位的表面粗糙度≤Ra0.4μm


　　(3)內澆口


　　①金屬液入型后不應立即封閉分型面，溢流槽和排氣槽不宜正面沖擊型芯。金屬液入型后的流向盡可能沿鑄入的肋筋和散熱片，由厚壁處想薄壁處填充等。


　　②選擇內澆口位置時，盡可能使金屬液流程最短。采用多股內澆口時，要防止入型后幾股金屬液匯合、相互沖擊，從而產生渦流包氣和氧化夾雜等缺陷。


　　③薄壁件的內澆口厚件要適當小些，以保證必要的填充速度，內澆口的設置應便于切除，且不使鑄件本體有缺損(吃肉)。


　　(4)溢流槽


　　①溢流槽要便于從鑄件上去除，并盡量不損傷鑄件本體。


　　②溢流槽上開設排氣槽時，需注意溢流口的位置，避免過早阻塞排氣槽，使排氣槽不起作用。


　　③不應在同一個溢流槽上開設幾個溢流口或開設一個很寬很厚的溢流口，以免金屬液中的冷液、渣、氣、涂料等從溢流槽中返回型腔，造成鑄件缺陷。

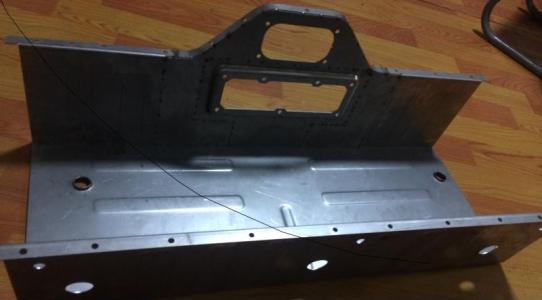

　　2、鑄造圓角(包括轉角)壓鑄件圖上往往注明未注圓角R2等要求，我們在開制壓鑄模具時切忌忽視這些未注明圓角的作用，決不可做成清角或過小的圓角。鑄造圓角可使金屬液填充順暢，使腔內氣體順序排出，并可減少應力集中，延長壓鑄模具使用壽命。(壓鑄件也不易在該處出現裂紋或因填充不順而出現各種缺陷)。例標準油盤模上清角處較多，相對來說，目前兄弟油盤模開的最  好，重機油盤的也較多。


　　3、脫模斜度在脫模方向嚴禁有人為造成的側凹(往往是試模時鑄件粘在模內，用不正確的方法處理時，例鉆、硬鑿等使局部凹入)。


　　4、表面粗糙度成型部位、澆注系統均應按要求認真打光，應順著脫模方向打光。由于金屬液由壓室進入澆注系統并填滿型腔的整個過程僅0.01-0.2秒的時間。為了減少金屬液流動的阻力，盡可能使壓力損失少，都需要流過表面的光潔度高。同時，澆注系統部位的受熱和受沖蝕的條件較惡劣，光潔度越差則模具該處越易損傷。
